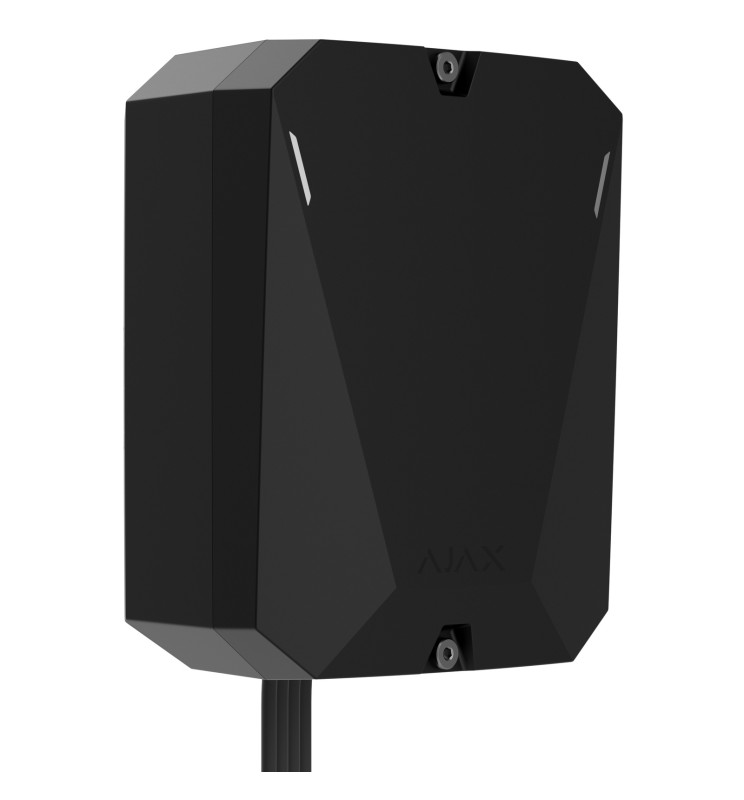

Ajax Hub Hybrid Superior Nero

DISPOSITIVI AJAX

fino a 250

In particolare:

• fino a 200 dispositivi cablati per una linea Fibra;
• fino a 5 ripetitori.

AJAX NVR

fino a 36


TELECAMERE AJAX

fino a 224 tramite Ajax NVR e fino a 492 autonome


TELECAMERE IP DI TERZE PARTI

fino a 100 quando si utilizza RTSP tramite SDK

fino a 224 quando si utilizza ONVIF tramite Ajax NVR


UTENTI

fino a 200

• Un qualsiasi numero di utenti con i diritti di amministratore, entro il limite dell'hub.
• Account PRO per gli installatori.
• Account PRO per le aziende di installazione e gli istituti di vigilanza.

SCENARI DI AUTOMAZIONE

fino a 64

• Per allarme.
• Per programmazione.
• Per inserimento/disinserimento.
• Per temperatura, umidità, concentrazione di CO 2 .
• Premendo Button.
• Premendo LightSwitch.

AREE DI SICUREZZA

fino a 25


STANZE

fino a 50


REGISTRO DEGLI EVENTI

fino a 1,000 eventi

Gli eventi vengono salvati nella memoria flash non volatile integrata.


TECNOLOGIA DI COMUNICAZIONE FIBRA

Tecnologia di comunicazione cablata proprietaria per trasmettere comandi, allarmi ed eventi.

Caratteristiche principali:

• Comunicazione bidirezionale.
• Protezione avanzata contro il sabotaggio.
• Notifiche istantanee.
• Controllo da remoto e configurazione nelle app Ajax.

CONNESSIONE CABLATA

Cavo a 4 fili


INGRESSO

8 linee Fibra

Compatibili solo con dispositivi Fibra.


LUNGHEZZA DELLA LINEA FIBRA

fino a 6,500 ft fino a 2,000 m

Quando si utilizza un cavo a doppino intrecciato U/UTP cat.5.


ALIMENTAZIONE DEI DISPOSITIVI

fino a 14,4 W

Per tutti i dispositivi cablati collegati.


INTERVALLO DI TENSIONE DI USCITA

23–25,1 V⎓


POTENZA NOMINALE MASSIMA

0,53 A


TENSIONE MASSIMA DI ONDULAZIONE (PICCO-PICCO) IN USCITA

220 mV⎓


TOPOLOGIE

• Lineare (Cablaggio radiale)
• Ad anello
• Ad albero
In caso di rottura della linea, l'anello si divide in due segmenti funzionanti, i dispositivi continuano a funzionare, e il sistema notifica l’istituto di vigilanza e gli utenti dell'incidente.


INTERVALLO DI PING

da 12 s a 300 s

Viene impostato da un PRO o da un utente con diritti di amministratore nelle app Ajax.


COMUNICAZIONE CRITTOGRAFATA

Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.


TECNOLOGIA DI COMUNICAZIONE SUPERIOR JEWELLER

Tecnologia wireless proprietaria per la trasmissione di comandi, allarmi ed eventi. Superior Jeweller è una versione aggiornata del protocollo radio Jeweller per i dispositivi Superior, che garantisce la conformità agli standard di EN 50131 (Grade 3).

Caratteristiche principali:

• Comunicazione bidirezionale.
• Protezione avanzata contro il sabotaggio.
• Cifratura a blocchi potenziata con chiave mobile.
• Notifiche istantanee.
• Controllo da remoto e configurazione nelle app Ajax.

FREQUENZE DI FUNZIONAMENTO

865,0–868,0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869,4–869,65 MHz


POTENZA IRRADIATA EFFICACE MASSIMA (ERP)

fino a 25 mW

Controllo automatico dell'alimentazione per ridurre il consumo energetico e le interferenze radio.


MODULAZIONE DEL SEGNALE RADIO

GFSK


RAGGIO DI COMUNICAZIONE RADIO

fino a 3,500 m fino a 11,450 ft

Tra l'hub e i dispositivi aggiunti a esso in campo aperto. Il raggio massimo dipende dai dispositivi aggiunti.


INTERVALLO DI PING

da 12 s a 300 s

Viene impostato da un PRO o da un utente con diritti di amministratore nelle app Ajax.


COMUNICAZIONE CRITTOGRAFATA

Tutti i dati salvati e trasmessi sono protetti con cifratura avanzata, garantendo sia la riservatezza che l'integrità.


SALTO DI FREQUENZA

Per evitare le interferenze radio e l'inibizione del segnale.


TECNOLOGIA DI COMUNICAZIONE WINGS

Tecnologia di comunicazione wireless proprietaria per trasmettere pacchetti di dati di grandi dimensioni.

Caratteristiche principali:

• Comunicazione bidirezionale.
• Protezione avanzata contro il sabotaggio.
• Cifratura a blocchi potenziata con chiave mobile.
• Ricarica dei pacchetti di dati in caso di errore di trasmissione.
• Controllo di consegna delle foto.

FREQUENZE DI FUNZIONAMENTO

865,0–868,0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869,4–869,65 MHz


POTENZA IRRADIATA EFFICACE MASSIMA (ERP)

fino a 25 mW

Controllo automatico dell'alimentazione per ridurre il consumo energetico e le interferenze radio.


RAGGIO DI COMUNICAZIONE RADIO

fino a 3,000 m fino a 9,800 ft

Tra l'hub e i dispositivi aggiunti a esso in campo aperto. Il raggio massimo dipende dai dispositivi aggiunti.


COMUNICAZIONE CRITTOGRAFATA

Tutti i dati salvati e trasmessi sono protetti con cifratura avanzata, garantendo sia la riservatezza che l'integrità.


SALTO DI FREQUENZA

Per evitare le interferenze radio e l'inibizione del segnale.

Il dispositivo è alimentato da una rete 100–240 V~ ed è progettato esclusivamente per un uso in ambienti interni.


ETHERNET

1 × connettore 8P8C

Fino a 100 Mbps.


RETE CELLULARE

2 × slot per micro SIM


FREQUENZE CELLULARI

2G

GSM900/DCS1800 (B3/B8)

3G

WCDMA 850/900/2100 (B1/B5/B8)

4G (LTE)

FDD B1/B3/B5/B7/B8/B20


COMMUTAZIONE AUTOMATICA TRA I CANALI DI COMUNICAZIONE

• Passaggio tra le schede SIM: entro 4 minuti.
• Passaggio tra le reti 4G, 3G e 2G di una scheda SIM: istantaneamente.
• Passaggio tra Ethernet e scheda SIM: istantaneamente.

PRIORITÀ TRA I CANALI DI COMUNICAZIONE

• Ethernet
• Connessione cellulare
I canali di comunicazione funzionano in parallelo per aumentare l'affidabilità del sistema. La maggior parte dei dati viene trasmessa via Ethernet.


CONNETTORE PER ANTENNA ESTERNA

4G (LTE)

Il sistema notificherà gli utenti se l'antenna è danneggiata. ExternalAntenna è venduta separatamente.


CATEGORIE DI SISTEMI DI TRASMISSIONE DEGLI ALLARMI

SP2, SP5, DP3


METODO DI FUNZIONAMENTO DELL'UNITÀ CENTRALE

pass-through (passaggio diretto)


SICUREZZA DELLA TRASMISSIONE DEL SEGNALE

S2

Protezione contro la sostituzione.


SICUREZZA DELLE INFORMAZIONI

I2


ALGORITMO DI CRITTOGRAFIA

AES 128


TIPI DI NOTIFICHE

• Notifiche push
• SMS
• Chiamate

TIPI DI EVENTI

• Allarmi
• Rilevamenti video
• Malfunzionamenti
• Modalità di sicurezza
• Eventi del sistema
• Avvisi non della sicurezza
• Dispositivi di automazione
• Eventi della serratura intelligente
• Suono del videocitofono
I tipi di notifiche vengono impostati individualmente per ogni utente. Le notifiche possono essere personalizzate per gli schemi A–F in base ai requisiti della norma EN 50131.


TIPI DI FOTO-VERIFICA

• Foto per allarme
• Foto per scenario
• Foto su richiesta
• Foto per programmazione
• Foto per inserimento/disinserimento
• Foto per antimascheramento
• Foto per allarme antisabotaggio
• Foto da magnetometro

TEMPO DI CONSEGNA DELLE FOTO

fino a 9 s

Per impostazione predefinita.


RISOLUZIONE DELLE FOTO

fino a 960 × 720 pixel

Dipende dal rilevatore.


NUMERO DI FOTO IN UNA SERIE

da 1 a 5


PROTOCOLLI SUPPORTATI

• SIA DC-09 (SIA-DCS)
• SurGard (Contact ID)
• ​​ADEMCO 685
• Altri protocolli proprietari

TIPI DI EVENTI

• Allarmi ed eventi del sistema
• Coordinate del pulsante antipanico
• Foto-verifica

ALLARME ANTISABOTAGGIO

Il sistema invia notifiche sui tentativi di apertura del coperchio della custodia dell'hub o di distacco della custodia dalla superficie.


PROTEZIONE CONTRO LA CONTRAFFAZIONE

autenticazione del dispositivo


SALTO DI FREQUENZA

L'hub invia a tutti gli utenti e all'istituto di vigilanza le notifiche relative all'inibizione o alla perdita di connessione con i dispositivi.


AVVISO DI INIBIZIONE

Superior Hub Hybrid 2 analizza il livello di rumore nel canale e la qualità della comunicazione con i dispositivi aggiunti e invia una notifica in 30 secondi.


TIPO DI ALIMENTAZIONE PRINCIPALE

tipo A


INTERVALLO DI TENSIONE CA DI FUNZIONAMENTO DEL DISPOSITIVO

100–240 V, 50/60 Hz

Dall'alimentazione principale. Fino a 10 W di consumo di rete.


INTERVALLO DI TENSIONE CC DI FUNZIONAMENTO DEL DISPOSITIVO

10,5–15 V⎓


FUNZIONAMENTO AUTONOMO

fino a 60 ore

Superior Hub Hybrid 2 con una batteria di riserva da 7 Ah può alimentare un sistema di 15 dispositivi cablati per 60 ore. I dispositivi wireless funzionano a batteria e non richiedono un'alimentazione aggiuntiva.

Modalità risparmio energetico della batteria consente di estendere la durata della batteria di riserva.


BASSA TENSIONE DELLA BATTERIA

11,7 V⎓


BASSA TENSIONE DI RECUPERO DELLA BATTERIA

12,9 V⎓


TENSIONE DELLA BATTERIA A FINE VITA

11 V⎓

Superior Hub Hybrid 2 si spegne.


LIVELLO MINIMO DI ENERGIA DELLA BATTERIA DI RISERVA IN STATO DI CARICA

100%


MASSIMO A TENSIONE NOMINALE

240 mA


CORRENTE DI RIPOSO A TENSIONE NOMINALE*

fino a 102 mA

Quando GSM ed Ethernet sono attivati.

fino a 61 mA

Quando la connessione Ethernet è disattivata.

* Dalla batteria di riserva dopo la perdita dell'alimentazione principale.


DIMENSIONI

7,76″ × 9,45″ × 3,94″ 197 × 240 × 100 mm


PESO DEL DISPOSITIVO IN UNA CUSTODIA BIANCA

1,85 lb 837 g


PESO DEL DISPOSITIVO IN UNA CUSTODIA NERA

1,69 lb 765 g


TEMPERATURE DI FUNZIONAMENTO

da 14 °F a 104 °F da −10 °C a +40 °C


UMIDITÀ MASSIMA AMMISSIBILE

fino al 75%


CLASSE DI PROTEZIONE

IP30, IK06

Nero

Bianco

Superior Hub Hybrid 2

Cavo di alimentazione

Adattatore per morsettiera a vite (solo per conformità INCERT)

Cavo di collegamento della batteria

Cavo Ethernet

Custodia

Kit di installazione

Otto resistenze di terminazione da 120 Ω

Guida rapida
