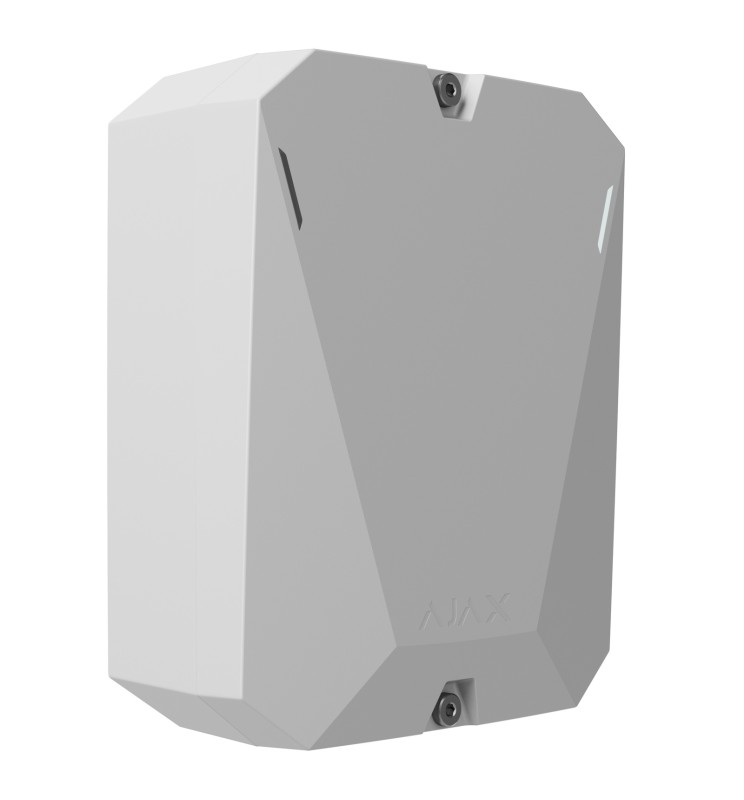

Ajax Modulo per il collegamento di allarmi cablati ad Ajax e la gestione della sicurezza tramite app

TECNOLOGIA DI COMUNICAZIONE JEWELLER

Tecnologia di comunicazione wireless proprietaria per trasmettere comandi, allarmi ed eventi.

Caratteristiche principali:

• Comunicazione bidirezionale.
• Sistema antisabotaggio avanzato.
• Cifratura a blocchi con chiave mobile.
• Notifiche istantanee.
• Controllo da remoto e configurazione nelle app Ajax.

FREQUENZE DI FUNZIONAMENTO

866.0 – 866.5 MHz 868.0 – 868.6 MHz 868.7 – 869.2 MHz 905.0 – 926.5 MHz 915.85 – 926.5 MHz 921.0 – 922.0 MHz

In base alla regione di vendita.


POTENZA IRRADIATA EFFICACE MASSIMA (ERP)

fino a 20 mW


MODULAZIONE DEL SEGNALE RADIO

GFSK


RAGGIO DI COMUNICAZIONE RADIO

fino a 6.500 piedi fino a 2000 m

Tra un modulo di integrazione e un'unità centrale (o un ripetitore) in campo aperto.


COMUNICAZIONE CRITTOGRAFATA

Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.


SALTO DI FREQUENZA

Per evitare le interferenze radio e l'inibizione.


NUMERO DI ZONE

18 zone cablate

Più dispositivi possono essere connessi a una zona. Il numero di dispositivi collegati dipende dal loro consumo energetico.


TIPI DI CONNESSIONI

NC, NO, EOL

MultiTransmitter Jeweller con una versione del firmware precedente a 2.13.

NC, NO, EOL, 2EOL, 3EOL

I tipi di connessione 2EOL e 3EOL sono disponibili solo per MultiTransmitter Jeweller con la versione del firmware 2.13.0 o successive. Il modulo di integrazione deve essere aggiunto a un hub compatibile con OS Malevich 2.13 o versioni successive. Se si utilizza Hub (4G) Jeweller , l’unità centrale deve essere aggiornata a OS Malevich 2.28 o versioni successive.


RESISTENZA EOL

da 1 kΩ a 7,5 kΩ con incrementi di 100 Ω

MultiTransmitter Jeweller con una versione del firmware precedente a 2.13. La resistenza EOL viene misurata automaticamente nelle app Ajax PRO.

da 1 kΩ a 15 kΩ per ogni resistenza, fino a 30 kΩ di resistenza totale

MultiTransmitter Jeweller con versione del firmware 2.13 o successive. La resistenza viene misurata automaticamente per ciascuna resistenza EOL nelle app Ajax PRO.


LUNGHEZZA CAVO

fino a 1.300 piedi fino a 400 m

Quando si utilizza un cavo di segnale con un conduttore in alluminio rivestito di rame da 0,00034 sq. in 0,22 mm² .


MODALITÀ DI FUNZIONAMENTO

impulso, bistabile

Impostato da un PRO o da un utente con diritti di amministratore nell'app Ajax.


TIPI DI EVENTI

15 tipi di eventi dei dispositivi cablati

• Allarme tamper
• Intrusione
• Incendio
• Aiuto d'urgenza
• Pulsante antipanico
• Allarme fuga di gas
• Malfunzionamento
• Allagamento
• Rottura del vetro
• Alta temperatura
• Bassa temperatura
• Mascheramento
• Codice coercizione (apertura)
• Vibrazione (sensore sismico)
• Custom
Impostato da un PRO o da un utente con diritti di amministratore nell'app Ajax.

Il dispositivo è alimentato da una rete 100–240 V~ ed è progettato esclusivamente per un uso all'interno.


TAMPER ANTI- MANOMISSIONE

Due tamper anti-manomissione rilevano l'apertura della custodia di MultiTransmitter Jeweller o segnalano il distacco dalla parete.


PROTEZIONE DALLA CONTRAFFAZIONE

autentificazione del dispositivo


COMUNICAZIONE PERDITA DI CONNESSIONE

in 36 secondi

Tra l'hub o il ripetitore del segnale e MultiTransmitter Jeweller. Il tempo di rilevamento dipende dalle impostazioni Jeweller o Jeweller/Fibra .


RILEVAMENTO ISTANTANEO DI PERDITA DI CONNESSIONE CABLATA, CORTOCIRCUITI E MALFUNZIONAMENTI

quando si usano tipi di connessioni EOL/2EOL/3EOL

Dipende dal tipo di connessione.


ALIMENTATORE MULTITRANSMITTER JEWELLER

100–240 V~, 50/60 Hz


ALIMENTAZIONE DI RISERVA MULTITRANSMITTER JEWELLER

12 V⎓, capacità fino a 7 Ah con un ciclo di carica completo fino a 30 ore

La batteria di riserva non è inclusa nel set.


ALIMENTAZIONE DEI DISPOSITIVI CONNESSI

10,5–15 V⎓, fino a 1 A di consumo di corrente massimo totale

Due linee di alimentazione da MultiTransmitter Jeweller per altri dispositivi. Una linea di alimentazione per i rilevatori antincendio.


DIMENSIONI

7.55″ × 9.37″ × 3.94″ 192 × 238 × 100 mm


PESO DEL DISPOSITIVO BIANCO

30.83 oz 874 g


PESO DEL DISPOSITIVO NERO

28.29 oz 802 g


TEMPERATURE DI FUNZIONAMENTO

da 14 °F a 104 °F da −10 °C a +40 °C


UMIDITÀ MASSIMA AMMISSIBILE

fino al 75%


CLASSE DI PROTEZIONE

IP40, IK06

La nuova versione di MultiTransmitter Jeweller è dotata di guide luminose per l'indicazione LED del modulo di integrazione, mentre la versione precedente ha l'indicatore LED sulla scheda.

Nero

Bianco

Scheda MultiTransmitter Jeweller

Custodia

Cavo di alimentazione

Cavo di collegamento alla batteria 12V⎓

Kit di installazione

Guida rapida
