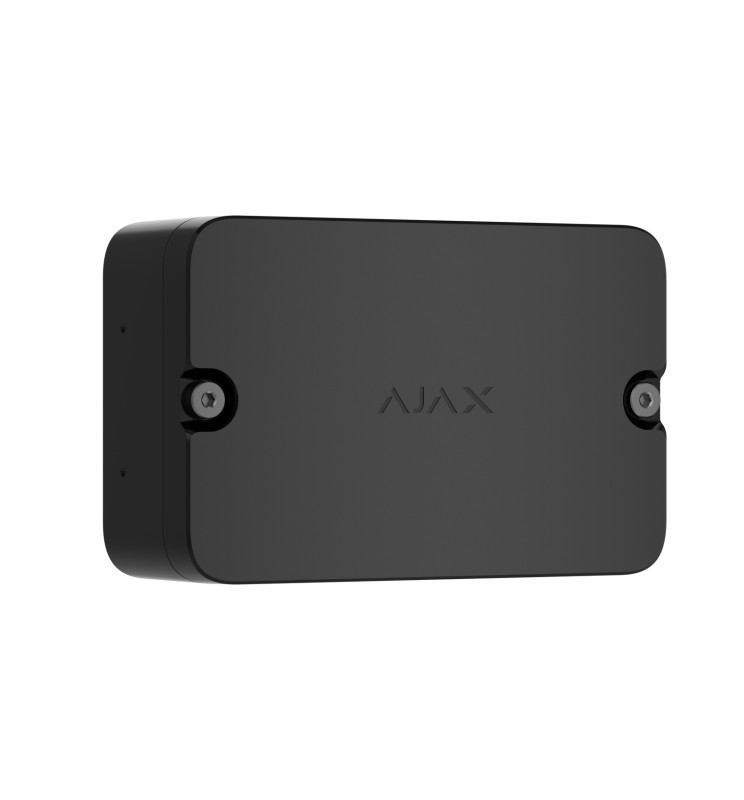

Ajax EN54 I/O Module (2X2)

TECNOLOGIA DI COMUNICAZIONE JEWELLER

Tecnologia di comunicazione wireless proprietaria per trasmettere comandi, allarmi ed eventi.

Caratteristiche principali:

• Comunicazione bidirezionale.
• Protezione antisabotaggio avanzata.
• Cifratura a blocchi con chiave mobile.
• Notifiche istantanee.
• Controllo da remoto e configurazione nelle app Ajax.

FREQUENZE DI FUNZIONAMENTO

866,0–866,5 MHz 868,0–868,6 MHz 868,7–869,2 MHz 905,0 – 926,5 MHz 915,85–926,5 MHz 921,0–922,0 MHz

In base alla regione di vendita.


POTENZA IRRADIATA EFFICACE MASSIMA (ERP)

fino a 20 mW

Controllo automatico dell'alimentazione per ridurre il consumo di energia e le interferenze radio.


MODULAZIONE DEL SEGNALE RADIO

GFSK


RAGGIO DI COMUNICAZIONE RADIO

fino a 5,550 ft 1,700 m

Tra il dispositivo e un'apparecchiatura di controllo e segnalazione (CIE) o un ripetitore in campo aperto.


COMUNICAZIONE CRITTOGRAFATA

Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.


SALTO DI FREQUENZA

Per evitare le interferenze radio e l'inibizione del segnale.


NUMERO DI LINEE DI INGRESSO PER DISPOSITIVI DI TERZE PARTI

2


MORSETTI D'INGRESSO

• Input 1, Input 2 : ingressi per il collegamento di dispositivi cablati di terze parti.
• Shield : ingresso comune per il collegamento degli schermi dei cavi, che servono a connettere dispositivi cablati di terze parti

TIPO DI CONNESSIONE

NO, NC, EOL, 2EOL, 3EOL


RESISTENZA EOL

Resistenze da 0,47 kΩ, 1,2 kΩ, 2,7 kΩ e 6,2 kΩ

Quattro resistenze per ciascun ingresso sono incluse nel set completo.


LA LUNGHEZZA DELLA CONNESSIONE CABLATA AI DISPOSITIVI DI TERZE PARTI

fino a 100 m fino a 325 ft

Quando viene utilizzato un cavo resistente al fuoco da 2×1,5 mm2 (16 AWG).


AREA DELLA SEZIONE TRASVERSALE DEL CAVO

0,4–2,5 mm² (21–13 AWG)


NUMERO DI LINEE DI USCITA PER DISPOSITIVI DI TERZE PARTI

2


MORSETTI DI USCITA

• Output 1, Output 2 : uscite relè per il collegamento di dispositivi cablati di terze parti.

RANGE DI FUNZIONAMENTO CA

10—250 V~, 5 mA a 10 A (carico resistivo)


RANGE DI FUNZIONAMENTO CC

10—30 V⎓, 5 mA a 5 A (carico resistivo)


AREA DELLA SEZIONE TRASVERSALE DEL CAVO

0,4–2,5 mm² (21–13 AWG)


TIPI DI EVENTI

Un'app Ajax specifica i tipi di eventi per gli ingressi del dispositivo cablato. Il tipo selezionato determina il testo delle notifiche di allarme e degli eventi del dispositivo collegato, nonché i codici di eventi trasmessi alla CRA. Un PRO o un utente con diritti di amministratore può configurare il tipo di evento in un'app Ajax.


MODALITÀ DI SICUREZZA AUTOMATICA

Se il modulo è offline, scarico o ha problemi hardware, attiva automaticamente i dispositivi connessi.

Il dispositivo è progettato per l'uso in ambienti interni.


ALLARME TAMPER

Notifiche in caso di tentativi di staccare il modulo dalla superficie o di aprire il coperchio anteriore.


PROTEZIONE CONTRO LA CONTRAFFAZIONE

autentificazione del dispositivo


RILEVAMENTO DELLA PERDITA DI CONNESSIONE

dopo 36 s

Il tempo di rilevamento dipende dalle impostazioni di Jeweller .


MONITORAGGIO DEGLI INGRESSI

rilevamento della perdita di connessione cablata, cortocircuiti e malfunzionamenti quando viene utilizzata la connessione EOL, 2EOL o 3EOL

Dipende dal tipo di connessione.


BATTERIE

2 × CR123A

Preinstallate.


DURATA CALCOLATA DELLE BATTERIE

fino a 5 anni


DIMENSIONI

116 × 180 × 62 mm 4,57" × 7,09" × 2,44"


PESO

547 g 19,3 oz


TEMPERATURE DI FUNZIONAMENTO

da 0 °C a +50 °C da 32 °F a 122 °F


UMIDITÀ MASSIMA AMMISSIBILE

fino all'80%


CLASSE DI PROTEZIONE

IP21C


CLASSE DI INFIAMMABILITÀ

UL 94 V-0

Nero

Bianco

EN54 I/O Module (2X2) Jeweller

2 × batterie CR123A (preinstallate)

Kit di installazione

2 × set di 4 resistenze EOL

Guida rapida
