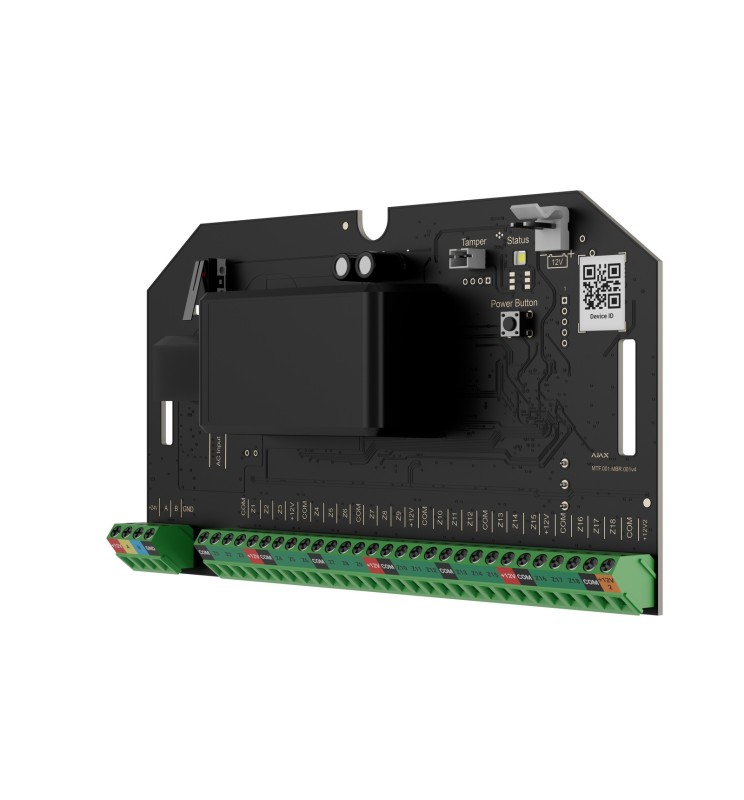

Ajax Modulo MultiTransmitter Fibra Superior Wo

FIBRA COMMUNICATION TECHNOLOGY

Tecnologia di comunicazione cablata proprietaria. Fibra unisce l'affidabilità dei cavi alla libertà della connessione radio.

Caratteristiche principali:

• Comunicazione bidirezionale.
• Protezione antisabotaggio avanzata.
• Notifiche istantanee.
• Controllo e configurazione da remoto nelle app Ajax.

CONNESSIONE CABLATA

cavo a 4 fili


LUNGHEZZA DELLA LINEA FIBRA

fino a 6,550 ft fino a 2,000 m

Quando si utilizza il cavo a doppino intrecciato U/UTP cat.5.


COMUNICAZIONE CRITTOGRAFATA

Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.


NUMERO DI ZONE

18 zone cablate

Più dispositivi possono essere connessi a una zona. Il numero di dispositivi collegati dipende dal loro consumo energetico.


TIPO DI CONNESSIONE

NC, NO, EOL, 2EOL, 3EOL

Con resistenza EOL da 1 kΩ a 30 kΩ con incrementi di 100 Ω.


LUNGHEZZA DEL CAVO

fino a 1,300 ft fino a 400 m

Quando si utilizza un cavo di segnale in rame con una sezione trasversale del conduttore di 0,22 mm².


MODALITÀ DI FUNZIONAMENTO

impulso, bistabile


TIPI DI EVENTI

15 tipi di eventi sono disponibili per i dispositivit cablati:

• Allarme tamper
• Intrusione
• Incendio
• Aiuto d'urgenza
• Pulsante antipanico
• Allarme fuga di gas
• Malfunzionamento
• Allagamento
• Rottura del vetro
• Alta temperatura
• Bassa temperatura
• Mascheramento
• Codice coercizione (apertura)
• Vibrazioni (sensore sismico)
• Custom
Regolabile da un PRO o da un utente con diritti di amministratore nell'app Ajax.

Il dispositivo è alimentato da una rete 100–240 V~ ed è progettato esclusivamente per un uso in interni.

Può essere installato nella custodia Case D , venduta separatamente.


ALLARME TAMPER

Connettore per il fissaggio della scheda del tamper antisabotaggio. Rileva l'apertura del coperchio della custodia Case e segnala i tentativi di staccare la custodia Case con il modulo di integrazione installato dalla superficie.


PROTEZIONE CONTRO LA CONTRAFFAZIONE

autentificazione del dispositivo


RILEVAMENTO DELLA PERDITA DI COMUNICAZIONE

entro 36 secondi

Tra l'hub e Superior MultiTransmitter Fibra (without casing).


RILEVAMENTO ISTANTANEO DI PERDITA DI CONNESSIONE CABLATA, CORTOCIRCUITI E MALFUNZIONAMENTI

quando si utilizza la connessione 2EOL/3EOL

Dipende dal tipo di connessione.


PRINCIPALE

100–240 V~


DI RISERVA

12 V⎓, capacità fino a 7 Ah con un ciclo di carica completo fino a 30 ore


TIPO

tipo A

Utilizzato all'interno dei locali protetti.


TENSIONE DI ALIMENTAZIONE CA

100–240 V~, 50/60 Hz

Alimentazione principale.


TENSIONE DI ALIMENTAZIONE CC

10,5–15 V⎓

Alimentazione di riserva.


CONSUMO DI CORRENTE DI RIPOSO ALLA TENSIONE NOMINALE

25 mA¹


CONSUMO MASSIMO DI CORRENTE ALLA TENSIONE NOMINALE

30 mA¹

¹ Dalla batteria di riserva ricaricabile dopo la perdita dell'alimentazione principale.


CAPACITÀ DELLA BATTERIA RICARICABILE DI RISERVA

fino a 7 Ah con un ciclo di carica completa fino a 30 ore²

Quando si utilizza una batteria ricaricabile da 4 Ah, la durata minima di funzionamento con un carico massimo di 1,7 А è di 2 ore. Per il funzionamento autonomo per 12 o 24 ore, il carico massimo non deve superare 0,3 A e 0,15 A, rispettivamente.

Quando si utilizza una batteria ricaricabile da 7 Ah, la durata minima di funzionamento con un carico massimo di 1,7 А è di 4 ore. Per il funzionamento autonomo per 12 o 24 ore, il carico massimo non dovrebbe superare 0,4 A e 0,2 A, rispettivamente.

² È il tempo massimo per ricaricare una batteria da 7 Ah all'80% della sua capacità.


ALIMENTAZIONE DEI DISPOSITIVI CABLATI COLLEGATI

10,5–15 V⎓, fino a 1 A (consumo di corrente massimo totale)

Tre linee di alimentazione da Superior MultiTransmitter Fibra (without casing).


ALIMENTAZIONE DEI RILEVATORI ANTINCENDIO COLLEGATI

10,5–15 V⎓, fino a 0,4 А

Una linea di alimentazione da Superior MultiTransmitter Fibra (without casing).


BASSA TENSIONE DELLA BATTERIA

11,6 V⎓


BASSA TENSIONE DI RECUPERO DELLA BATTERIA

12,9 V⎓


TENSIONE DELLA BATTERIA A FINE VITA

11 V⎓


TENSIONE MASSIMA DI ONDULAZIONE (PICCO-PICCO) IN USCITA

200 mV⎓


LIVELLO MINIMO DI ENERGIA DELLA BATTERIA RICARICABILE DI RISERVA IN STATO DI CARICA

100%


DIMENSIONI

7,28″ × 3,90″ × 1,50″ 185 × 99 × 38 mm


PESO

7,80 oz 221 g


TEMPERATURE DI FUNZIONAMENTO

da 14 °F a 104 °F da −10 °C a +40 °C


UMIDITÀ MASSIMA AMMISSIBILE

fino al 75%

Superior MultiTransmitter Fibra (without casing)

Cavo di alimentazione

Cavo di collegamento alla batteria da 12 V

Guida rapida
