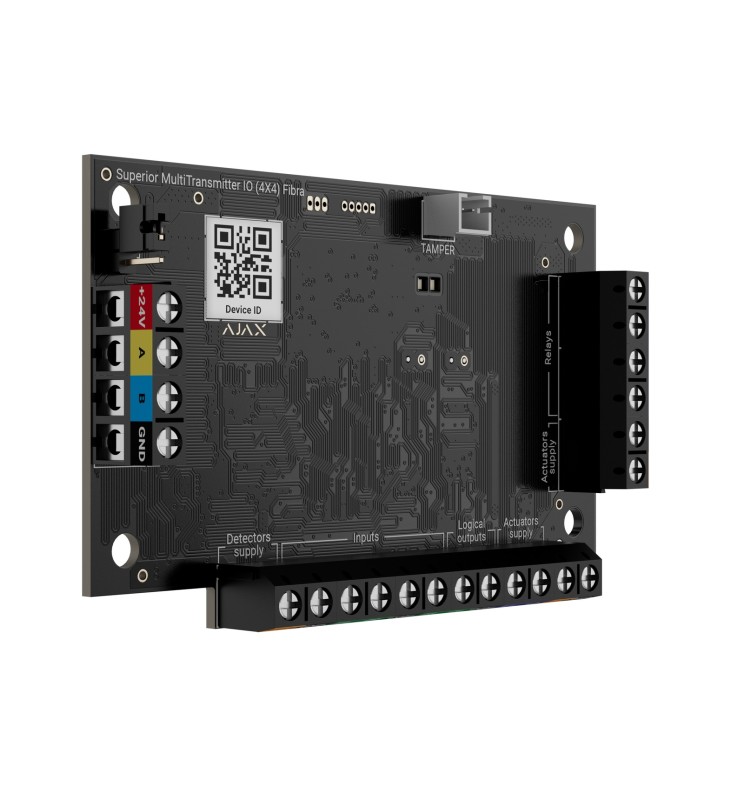

Ajax Modulo MultiTransmitter Fibra I/O Superior 4X4

TECNOLOGIA DI COMUNICAZIONE FIBRA

Tecnologia di comunicazione cablata proprietaria per la trasmissione di comandi, allarmi ed eventi.

Caratteristiche principali:

• Comunicazione bidirezionale.
• Protezione avanzata contro il sabotaggio.
• Notifiche istantanee.
• Controllo e configurazione da remoto nelle app Ajax.

CONNESSIONE CABLATA

cavo a 4 fili


CONNESSIONE

in qualsiasi punto della linea Fibra

Il dispositivo può essere installato dietro l'hub o qualsiasi altro dispositivo.


LUNGHEZZA DELLA LINEA FIBRA

fino a 2,000 m fino a 6,550 ft

Quando si utilizza un cavo a doppino intrecciato U/UTP cat.5.


COMUNICAZIONE CRITTOGRAFATA

Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.


NUMERO DI LINEE DI INGRESSO PER DISPOSITIVI DI TERZE PARTI

4


MORSETTI D'INGRESSO

• Z1–Z4 : ingressi per il collegamento di dispositivi cablati di terze parti.
• COM : ingresso comune per il collegamento dei contatti di segnale di un rilevatore cablato.

TIPO DI CONNESSIONE

NO, NC, EOL, 2EOL, 3EOL, tapparelle

Con la resistenza EOL totale da 1 kΩ a 15 kΩ con incrementi di 100 Ω.


SCANSIONE DELLA RESISTENZA EOL

Consente di misurare automaticamente la resistenza EOL.


MODALITÀ DI FUNZIONAMENTO DEI SENSORI CONNESSI

Rilevare gli allarmi

Consente di ricevere allarmi da dispositivi di terze parti collegati che rilevano l'apertura di porte, vibrazioni, rottura di vetri, perdite di gas e acqua, ecc.

Cambio modalità di sicurezza (KeyArm)

Ingresso chiave ( KeyArm ): consente di inserire/disinserire il sistema e aree individuali o di impostare la Modalità notturna.

Controllo dell'elemento di blocco

Consente di controllare la posizione dell'elemento di blocco.

Controllo della serratura a catenaccio

Consente di controllare la posizione della serratura a catenaccio.


MODALITÀ DI FUNZIONAMENTO

impulso

bistabile

Può essere configurato nelle app Ajax.


LA LUNGHEZZA DELLA CONNESSIONE CABLATA AI DISPOSITIVI DI TERZE PARTI

fino a 400 m fino a 1,300 ft

Per il tipo di connessione EOL, con il cavo U/UTP cat.5, 4×2×0,51 mm (24 AWG), conduttore in rame, o cavo di segnale 4×0,22 mm 2 , conduttore in rame (resistenza del cavo di 22 Ω per 100 m 330 ft ) se il dispositivo è alimentato da una fonte di alimentazione esterna. La lunghezza massima della connessione per i dispositivi alimentati da un modulo di integrazione dipende dalla resistenza del cavo e dal consumo di corrente del sensore.


NUMERO DI LINEE DI USCITA PER DISPOSITIVI DI TERZE PARTI

4

Il dispositivo è dotato di 2 uscite logiche e 2 uscite a relè con contatto pulito.


MORSETTI D'USCITA

• Relay1, Relay2 : uscite a relè per il collegamento di dispositivi cablati di terze parti. La corrente massima di commutazione è di 1 A.
• L1, L2 : uscite logiche per il collegamento di dispositivi cablati di terze parti con una capacità di carico massima fino a 25 mA.

MODALITÀ DI USCITA

Relè

Consente di controllare i dispositivi di terze parti collegati (solo per le uscite a relè).

Elemento di blocco

Consente di controllare l'elemento di blocco.

Serratura elettrica

Consente di controllare la serratura elettrica.


CAMBIARE STATO PER TIMER

Se attivata, la funzione consente al dispositivo connesso di passare automaticamente allo stato opposto allo scadere del Tempo di funzionamento selezionato.


TEMPO DI FUNZIONAMENTO

da 1 s a 3 min

È possibile configurare la modalità a impulsi nelle app Ajax separatamente per ciascun relè.


SCENARI DI AUTOMAZIONE

Possono essere configurati nelle app Ajax separatamente per ciascun relè.


STABILITÀ DELLO STATO DEL RELÈ

Se la funzione è attivata, lo stato attuale dei contatti dei relè rimane invariato anche in caso di interruzione dell'alimentazione dall'hub.


CONTROLLO DELLA POSIZIONE DELL'ELEMENTO DI BLOCCO

Questa funzione consente di verificare il funzionamento del dispositivo o di modificarne forzatamente la posizione. Viene configurata in un'app Ajax quando viene selezionata la modalità di uscita Elemento di blocco .


PRINCIPIO DI INEVITABILITÀ

Superior MultiTransmitter IO (4X4) Fibra è una soluzione completa per il collegamento di dispositivi di terze parti necessari per il blocco/sblocco automatico delle porte in fase di inserimento/disinserimento secondo il principio di inevitabilità (in tedesco: Zwangsläufigkeit).


TIPI DI EVENTI

Un'app Ajax specifica i tipi di eventi per gli ingressi del dispositivo cablato. The selected type determines the text of alarm notifications and events of the connected device, as well as event codes transmitted to the CMS. A PRO or a user with admin rights in an Ajax app can configure the type of event.


AGGIORNAMENTO DEL FIRMWARE DA REMOTO

Quando è disponibile un nuovo firmware, un amministratore o un PRO con i diritti di configurazione del sistema può avviare l'aggiornamento nelle app Ajax.

Progettato solo per uso in ambienti interni. Si consiglia di installare il modulo nella custodia Ajax Case venduta separatamente e disponibile in diverse versioni.


ALLARME ANTISABOTAGGIO

Notifica quando il coperchio viene aperto o si tenta di staccare il dispositivo dalla superficie o di rimuoverlo dal pannello di montaggio. Il dispositivo è dotato di un connettore che consente di collegare una scheda del tamper antisabotaggio al modulo. È disponibile in una custodia Case, venduta separatamente.


PROTEZIONE CONTRO LA CONTRAFFAZIONE

autenticazione del dispositivo


RILEVAMENTO DELLA PERDITA DI CONNESSIONE

dopo 36 s

Il tempo di rilevamento dipende dalle impostazioni di Jeweller/Fibra.


RILEVAMENTO ISTANTANEO DI PERDITA DI CONNESSIONE CABLATA, CORTOCIRCUITI E MALFUNZIONAMENTI

quando si utilizza la connessione 2EOL/3EOL

Dipende dal tipo di connessione.


RILEVAMENTO ISTANTANEO DEI CORTOCIRCUITI DELLE USCITE DI POTENZA

Dopo il rilevamento, il sistema interrompe l'alimentazione e invia una notifica all'utente.


LINEA FIBRA

12−28 V⎓, fino a 330 mA a una tensione nominale di 24 V⎓

L'hub alimenta il dispositivo.


ALIMENTAZIONE DEI DISPOSITIVI CABLATI COLLEGATI

12 V⎓, fino a 500 mA

Il consumo massimo di corrente totale da parte di dispositivi di terze parti a una tensione nominale di 12 V⎓ non deve superare i 500 mA.


MORSETTI DI ALIMENTAZIONE PER I DISPOSITIVI DI INGRESSO

• +12V — uscita di alimentazione 12 V⎓ per sensori cablati di terze parti.
• GND : massa, contatto con potenziale di riferimento (0 V).

MORSETTI DI ALIMENTAZIONE PER I DISPOSITIVI DI USCITA

• +12V : uscita di alimentazione per elementi elettromeccanici di terze parti come serrature elettriche ed elementi di blocco a 12 V⎓.
• GND : messa di alimentazione degli elementi elettromeccanici di terze parti.

DIMENSIONI

93 × 55 × 27 mm 3,66" × 2,17" × 1,06"


PESO

46 g 1,62 oz


TEMPERATURE DI FUNZIONAMENTO

da −10 °C a +55 °C da 14 °F a 131 °F


UMIDITÀ MASSIMA AMMISSIBILE

fino al 75% senza condensa

Superior MultiTransmitter IO (4X4) Fibra

Guida rapida
